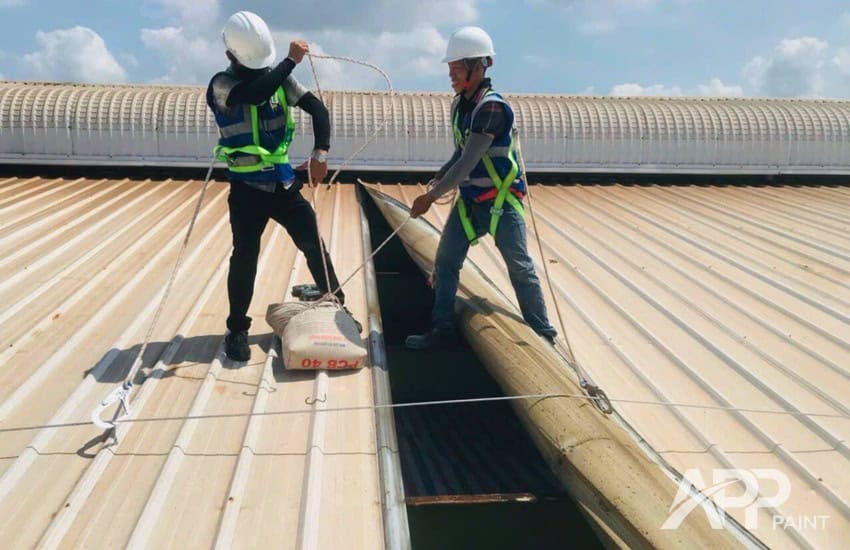

Thiết Kế Cho Vận Hành: Giải Pháp Tối Ưu Lối Đi Kỹ Thuật & Khu Vực Bảo Trì Nhà Xưởng An Toàn

Một nhà xưởng có thể trông hoàn hảo vào ngày bàn giao, nhưng “địa ngục” vận hành sẽ bắt đầu hé lộ sau 6 tháng. Van kẹt ở độ cao 10m mà không có lối tiếp cận. Động cơ hỏng nằm kẹt giữa hai máy không có chỗ tháo. Tủ điện bị kê sát tường không thể mở cánh. Đây là những thảm họa về thiết kế, gây lãng phí hàng tỷ đồng cho chi phí bảo trì nhà xưởng và làm gia tăng rủi ro an toàn lao động.

Bài viết này không nói về cách thực hiện*bảo trì, mà nói về cách thiết kế một nhà xưởng để công tác vận hành và bảo trì trở nên an toàn, nhanh chóng và tiết kiệm chi phí. Đây là một phần quan trọng trong tổng thể thiết kế nhà xưởng công nghiệp hiện đại.

1. “Thiết Kế Để Bảo Trì” (Design for Maintainability – DfM): Triết lý bị lãng quên

Trong xây dựng, chúng ta thường nghe về “Thiết kế để Xây dựng” (Design for Constructability) – làm sao để xây nhanh nhất. Nhưng chúng ta quên mất “Thiết Kế để Bảo Trì” (DfM). Một nhà xưởng tồn tại 20 năm, thì thời gian xây dựng chỉ chiếm 5%, 95% còn lại là vòng đời vận hành và bảo trì.

Việc bảo trì nhà xưởng kém hiệu quả do thiết kế tồi sẽ dẫn đến 4 hậu quả trực tiếp:

• Tăng thời gian ngừng máy (Downtime): Thay vì mất 1 giờ để thay một động cơ, kỹ thuật viên phải mất 1 ngày để dựng giàn giáo, tháo dỡ các thiết bị cản trở. Downtime chính là tiền.
• Gia tăng rủi ro an toàn lao động: Khi một kỹ thuật viên phải trèo lên một đường ống, hoặc đứng chênh vênh trên thang chữ A để vặn một cái van, đó là lỗi của người thiết kế. 90% tai nạn bảo trì đến từ các vị trí làm việc không an toàn.
• Tăng chi phí nhân công: Công việc 1 người làm an toàn trong 1 giờ, giờ cần 3 người (1 người làm, 2 người giữ thang/giám sát) làm trong 3 giờ.
• Bỏ qua bảo trì phòng ngừa: Khi việc kiểm tra quá khó khăn (ví dụ: phải chui vào một góc kẹt tối tăm), kỹ thuật viên sẽ có xu hướng… bỏ qua. Họ đợi đến khi hỏng hẳn (bảo trì khắc phục) thay vì kiểm tra định kỳ (bảo trì phòng ngừa), làm giảm tuổi thọ thiết bị.

2. Lối Đi Kỹ Thuật (Catwalk & Corridors): “Mạch Máu” Tiếp Cận

Trong một nhà xưởng hiện đại, hệ thống MEP (Cơ-Điện-Nước) và PCCC thường được treo trên cao để tối ưu không gian sàn. Nhưng làm thế nào để tiếp cận chúng? Đây là lúc “Lối đi kỹ thuật” phát huy vai trò.

2.1. Sàn thao tác trên cao (Catwalk / Platform)

Catwalk là hệ thống sàn đi bộ bằng thép mạ kẽm (grating) hoặc thép tấm gân, được treo hoặc đỡ bởi kết cấu chính, chạy dọc theo các trục kỹ thuật lớn.

• Mục đích: Dùng để tiếp cận van (valves) trên các đường ống lớn (hơi, khí nén, nước chiller), kiểm tra động cơ của quạt hút mái, bảo trì hệ thống đầu phun Sprinkler, hoặc kiểm tra đường ray cầu trục.
• Yêu cầu thiết kế:
  • Chiều rộng: Tối thiểu 0.8m cho 1 người đi, 1.2m-1.5m nếu cần thao tác hoặc vận chuyển thiết bị.
  • An toàn: Bắt buộc phải có lan can (handrail) cao 1.1m, có thanh chắn giữa (mid-rail) và thanh chắn vật rơi (toe board) ở chân sàn.
  • Lối lên: Phải có thang lồng (cho vị trí ít lui tới) hoặc thang bộ (cho vị trí thường xuyên) để đi lên.

Chi phí cho Catwalk ban đầu có thể tốn kém, nhưng nó rẻ hơn rất nhiều so với chi phí thuê xe nâng người (boom lift) hoặc dựng giàn giáo mỗi lần có sự cố nhỏ.

2.2. Hầm Kỹ Thuật (Utility Trenches)

Trái ngược với treo trên cao, một số nhà xưởng (như thực phẩm, dược phẩm) yêu cầu giấu đường ống xuống dưới sàn để đảm bảo tiêu chuẩn sạch (GMP).

• Thiết kế sai: Chôn đường ống trực tiếp vào bê tông. Khi ống bị rò rỉ, giải pháp duy nhất là đục toàn bộ sàn lên.
• Thiết kế đúng: Xây dựng các hầm kỹ thuật (mương cáp, mương ống) có nắp đan chịu lực. Đường ống đi trong hầm. Khi cần bảo trì nhà xưởng, kỹ thuật viên chỉ cần nhấc nắp đan lên và thao tác.
• Lưu ý: Hầm phải có thiết kế dốc về hố thu (sump pit) để bơm nước ra ngoài nếu có rò rỉ, và phải có thông gió nếu là hầm lớn.

2.3. Lối Đi Xung Quanh Thiết Bị (Clearance Space)

Đây là lỗi phổ biến nhất trong thiết kế layout nhà xưởng. Để tiết kiệm diện tích, các Kỹ sư bố trí thường kê máy móc (lò hơi, máy nén khí, tủ điện) sát vào tường.

Nguyên tắc thiết kế: Luôn tuân thủ “Không gian thao tác” (Working Clearance) theo khuyến nghị của nhà sản xuất thiết bị. Tối thiểu, phải chừa 0.8m – 1.2m xung quanh các mặt cần bảo trì của thiết bị. Đối với tủ điện, lối đi phía trước phải đủ rộng (thường là 1.2m – 1.5m) để đảm bảo an toàn nếu có phóng điện.

3. Khu Vực Bảo Dưỡng: Tiện Lợi và An Toàn

Khi một thiết bị hỏng, nó cần được sửa ở đâu?

3.1. Xưởng Bảo Trì Trung Tâm (Central Workshop)

Mọi nhà xưởng quy mô vừa và lớn đều phải có một khu vực riêng biệt dành cho đội ngũ bảo trì nhà xưởng. Đây là “bệnh viện” của máy móc.

• Thiết kế phải có: Bàn nguội (Workbench), ê-tô, máy tiện/phay/khoan (nếu cần), tủ dụng cụ (tool cabinet), khu vực hàn cắt (phải có hệ thống hút khói riêng), và kho chứa phụ tùng (spare parts).
• An toàn: Khu vực này phải có ổ cắm điện 3 pha, khí nén, và trang bị PCCC đầy đủ.

3.2. Khu Vực “Hạ Tải” (Laydown Area / Maintenance Bay)

Đây là một khái niệm thiết kế cực kỳ thông minh. Khi một động cơ 500kg của dây chuyền A bị hỏng, bạn không thể vác nó về xưởng bảo trì cách đó 200m ngay lập tức.

• Giải pháp: Ngay cạnh các cụm máy lớn, thiết kế một “Ô bảo trì” (Maintenance Bay). Đây là một khoảng sàn trống, được kẻ vạch vàng, chỉ dành cho mục đích bảo trì.
• Thiết kế hỗ trợ: Phía trên “Ô bảo trì” này nên được thiết kế hệ thống dầm treo (monorail) và palăng (hoist). Khi động cơ hỏng, kỹ thuật viên dùng palăng nhấc nó ra, đặt vào ô bảo trì, và lắp động cơ dự phòng vào. Công việc chỉ mất 30 phút. Động cơ hỏng sẽ được xử lý sau.

4. Thiết Kế MEP và Hoàn Thiện Hỗ Trợ Bảo Trì

Các chi tiết nhỏ trong thiết kế MEP (Cơ Điện Nước) và hoàn thiện sàn/tường quyết định công tác bảo trì là “dễ” hay “khó”.

• Hệ thống nhận diện (Labeling): Đây là phần RẺ NHẤT nhưng quan trọng nhất. Toàn bộ hệ thống (từ aptomat, dây điện, đường ống, van) phải được dán nhãn (label) và mã hóa (code) rõ ràng, đồng bộ với bản vẽ hoàn công. Kỹ thuật viên phải biết chính xác mình đang ngắt cái gì.

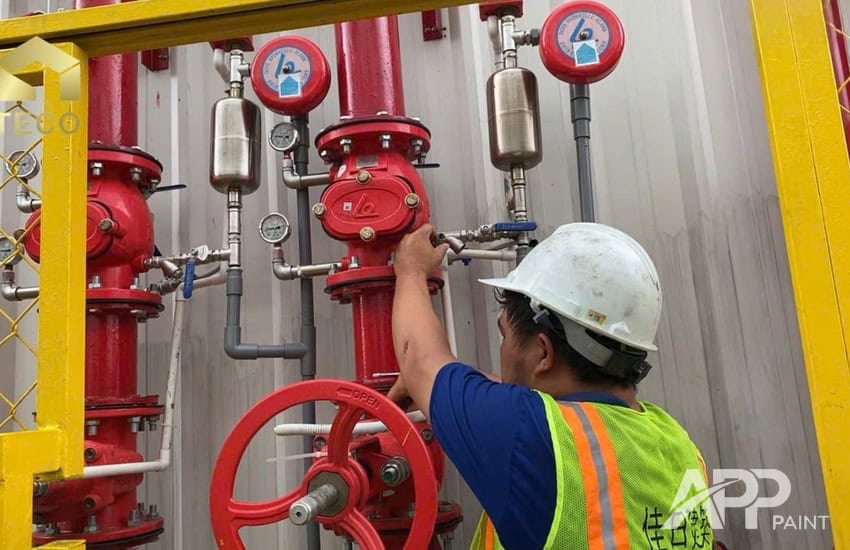

• Hệ thống Cô Lập (Isolation) tại chỗ: Để thực hiện LOTO (Lockout-Tagout), công tắc ngắt điện, van khóa hơi/khí/nước phải được đặt ngay tại thiết bị, chứ không phải ở phòng điều khiển trung tâm. Kỹ thuật viên phải có khả năng cô lập thiết bị an toàn ngay tại nơi làm việc.
• Mã hóa màu đường ống: Thiết kế phải quy định rõ (theo TCVN hoặc tiêu chuẩn quốc tế) màu sắc cho từng loại đường ống. Ví dụ: Đỏ (PCCC), Vàng (Khí), Xanh dương (Nước), Cam (Hóa chất)… Giúp nhận diện tức thì, tránh nhầm lẫn tai hại.
• Ánh sáng (Lighting): Bảo trì không thể diễn ra trong bóng tối. Thiết kế chiếu sáng không chỉ là “sáng chung chung”, mà phải tập trung chiếu sáng chuyên sâu (task lighting) tại các cụm máy, cụm van, tủ điện, và dọc theo các lối đi kỹ thuật.
• Thiết kế sàn (Flooring): Sàn khu vực bảo trì, khu vực máy móc thường xuyên rò rỉ dầu mỡ phải có giải pháp đặc biệt.
  • Phải có độ dốc (slope) nhẹ về các phễu thu sàn (floor drains).
  • Phải sử dụng vật liệu hoàn thiện kháng hóa chất. Sàn bê tông thường sẽ bị dầu mỡ thấm, phá hủy kết cấu. Giải pháp tối ưu là sử dụng sơn epoxy kháng hóa chất, tạo bề mặt liền khối, dễ dàng lau chùi sau khi hoàn tất bảo trì.

Kết Luận

Bảo trì nhà xưởng là một hoạt động bắt buộc và liên tục. Việc “tiết kiệm” không gian bằng cách bỏ qua lối đi kỹ thuật, sàn thao tác, hay không gian bảo dưỡng là một sự “tiết kiệm” thiển cận.

Chi phí đầu tư ban đầu cho một thiết kế thân thiện với bảo trì (thêm catwalk, thêm 10% diện tích cho lối đi) có thể tăng nhẹ, nhưng nó sẽ được hoàn vốn gấp nhiều lần thông qua việc giảm thời gian ngừng máy, giảm chi phí nhân công, và quan trọng nhất là đảm bảo an toàn tuyệt đối cho đội ngũ vận hành. Một nhà xưởng an toàn là một nhà xưởng vận hành hiệu quả.

Các tiêu chuẩn về an toàn lao động trong vận hành, bao gồm cả các quy định về không gian làm việc và lối đi an toàn, cần tuân thủ các quy định quốc gia, ví dụ như các hướng dẫn trong Luật An toàn, vệ sinh lao động của Việt Nam.
