Thiết Kế Sàn Treo Thao Tác & Cầu Thang: Bí Quyết Bảo Trì Hệ Thống Trên Cao An Toàn, Hiệu Quả

Hãy tưởng tượng: Hệ thống AHU (điều hòa không khí) trị giá 500 triệu đồng của bạn báo lỗi. Kỹ thuật viên phát hiện ra chỉ cần thay một cái màng lọc (filter) giá 500 ngàn. Nhưng hệ thống lại được treo cách sàn 10m, không có lối tiếp cận. Để thay cái lọc đó, bạn phải: (1) Di dời dây chuyền sản xuất bên dưới, (2) Thuê một xe nâng cắt kéo (scissor lift) với giá 3 triệu/ngày, và (3) Mất 2 kỹ thuật viên làm trong 4 giờ.

Đây là “chi phí chìm” khổng lồ của một thiết kế tồi. “Thiết kế để bảo trì” (Design for Maintainability – DfM) là một triết lý bắt buộc. Và sàn treo thao tác (hay còn gọi là catwalk, platform) chính là giải pháp cốt lõi cho vấn đề này. Bài viết này sẽ phân tích các yêu cầu kỹ thuật và an toàn để thiết kế một hệ thống cầu thang, sàn thao tác chuẩn mực.

1. Tại Sao “Bỏ Quên” Sàn Thao Tác Là Một Sai Lầm Đắt Giá?

Trong cách bố trí mặt bằng nhà xưởng, các hệ thống MEP (Cơ-Điện-Nước) như thông gió (HVAC), đường ống, van, và động cơ thường được treo lên cao để giải phóng không gian sàn. Nhưng việc “treo” mà không “thiết kế lối đi” sẽ dẫn đến 3 hậu quả nghiêm trọng:

• Rủi ro Tai Nạn Lao Động (Safety Hazard): Đây là rủi ro lớn nhất. Việc kỹ thuật viên phải leo trèo tạm bợ, đứng chênh vênh trên thang chữ A, hoặc với tay từ xe nâng là nguyên nhân hàng đầu gây ra các vụ ngã từ trên cao (falls from height) – loại tai nạn chết người phổ biến nhất.
• Bỏ Qua Bảo Trì Phòng Ngừa (Skipped Maintenance): Khi một công việc bảo trì nhà xưởng (như kiểm tra dầu, siết ốc) quá khó khăn hoặc nguy hiểm, tâm lý con người là “bỏ qua”. Họ sẽ đợi đến khi máy hỏng hẳn (bảo trì khắc phục), làm giảm tuổi thọ thiết bị và gây dừng chuyền đột ngột.
• Tăng Chi Phí Vận Hành (OpEx): Như ví dụ ban đầu, một công việc 15 phút (nếu có catwalk) biến thành một công việc 4 giờ (nếu phải dựng giàn giáo hoặc thuê xe nâng). Chi phí thuê thiết bị, chi phí nhân công, và chi phí dừng sản xuất sẽ đội lên gấp nhiều lần.

2. “Cột Sống” An Toàn: Yêu Cầu Kỹ Thuật Của Sàn Treo Thao Tác (Catwalk)

Một sàn treo thao tác an toàn được định nghĩa bởi 4 yếu tố cốt lõi, thường tuân theo các tiêu chuẩn quốc tế như OSHA (Mỹ) hoặc TCVN 5308:1991 (Quy phạm kỹ thuật an toàn trong xây dựng).

2.1. Tải Trọng (Load Capacity)

Sàn không chỉ đỡ người, mà còn phải đỡ dụng cụ và thiết bị thay thế.

• Tải trọng phân bố đều (Uniform Load): Phải được thiết kế để chịu tải trọng tối thiểu (theo OSHA 1910.29) là 50 pounds/foot vuông (khoảng 2.4 kN/m² hay 240 kg/m²). Thực tế, kỹ sư thường thiết kế ở mức 2.5 – 3.0 kN/m² để an toàn.
• Tải trọng tập trung (Concentrated Load): Sàn phải chịu được một tải trọng tập trung (ví dụ: 150 – 200 kg) đặt ở vị trí bất lợi nhất, mô phỏng việc đặt một động cơ thay thế hoặc một hộp đồ nghề nặng.

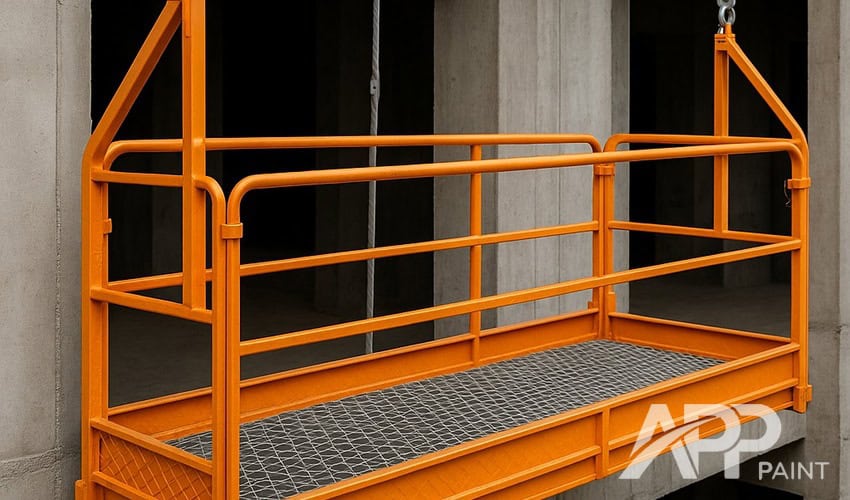

2.2. Hệ Thống Lan Can (Guardrail System) – Yêu Cầu Sống Còn

Đây là bộ phận chống ngã, BẮT BUỘC phải có nếu sàn thao tác cao hơn 1.2m (4 feet) so với sàn bên dưới. Một lan can chuẩn phải có 3 bộ phận:

• Thanh trên (Top Rail): Thanh cao nhất, dùng để vịn tay. Phải có độ cao ổn định, thường là 1.1m (± 8cm) tính từ mặt sàn. Phải chịu được lực đẩy ngang 200 pounds (90kg).
• Thanh giữa (Mid Rail): Nằm ở giữa thanh trên và tấm chắn chân, để ngăn người lọt qua.
• Tấm Chắn Chân (Toe Board): Đây là chi tiết an toàn BỊ BỎ SÓT NHIỀU NHẤT. Đây là một tấm thép/gỗ đặc, cao tối thiểu 10cm, chạy sát mặt sàn.
  • Nhiệm vụ: Không phải để chống ngã. Nhiệm vụ của nó là để ngăn dụng cụ (cờ lê, bulông) hoặc vật liệu bị đá văng, rơi từ trên sàn xuống đầu người đi bên dưới.

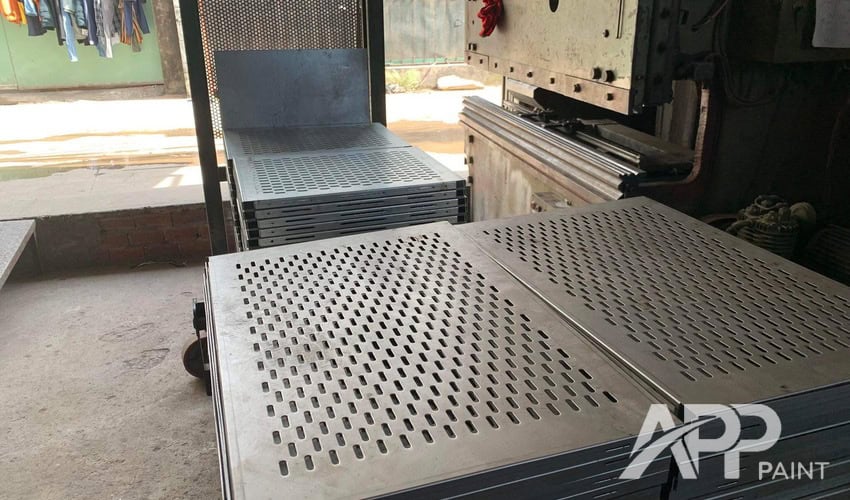

2.3. Vật Liệu Sàn (Flooring) và Kích Thước

• Chiều rộng (Width): Tối thiểu tuyệt đối là 600mm cho 1 người đi. Nhưng để “thuận tiện” mang vác dụng cụ, chiều rộng nên là 800mm – 1000mm.
• Chiều cao thông thủy (Headroom): Tối thiểu 2.1m (7 feet) tính từ mặt sàn thao tác lên chướng ngại vật (ống, dầm) gần nhất bên trên.
• Vật liệu sàn: Phải chống trơn trượt (non-slip).
  • Sàn Grating (Tấm grating mạ kẽm): Lựa chọn số 1. Nhẹ, cứng, chống trượt, và cho phép ánh sáng, không khí, và nước (từ hệ thống PCCC Sprinkler) đi xuyên qua.
  • Thép tấm gân (Checkered Plate): Chống trượt tốt, nhưng nặng, che ánh sáng, và có thể đọng nước/dầu nếu không có độ dốc.

3. Thiết Kế Lối Tiếp Cận (Cầu Thang & Thang Lồng)

Một sàn treo thao tác an toàn phải có một lối vào an toàn.

3.1. Cầu Thang Kỹ Thuật (Ship Stairs)

Đây là lựa chọn ưu tiên hàng đầu vì cho phép kỹ thuật viên mang theo túi đồ nghề.

• Góc dốc: Dốc hơn thang bộ thông thường, thường từ 30° đến 50°.
• Yêu cầu: Phải có lan can tay vịn ở cả hai bên. Bậc thang phải có bề mặt chống trượt và độ sâu đủ (ví dụ: tối thiểu 20cm).

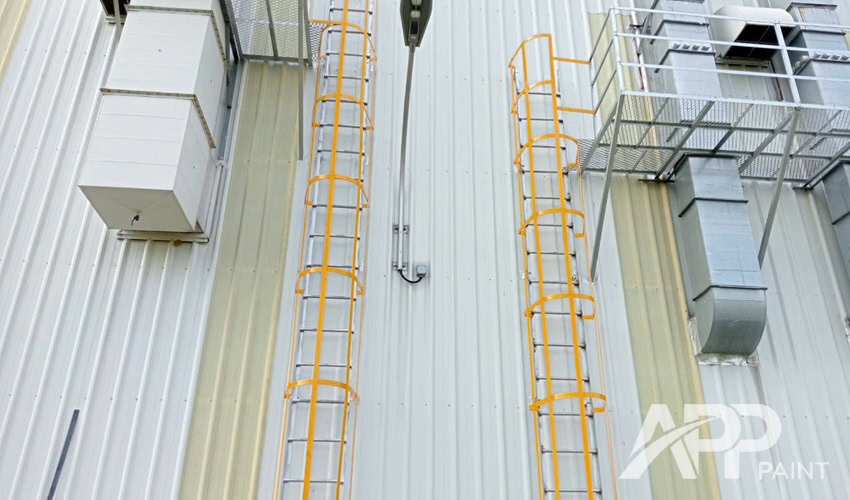

3.2. Thang Lồng (Caged Ladders / Thang Dựng)

Đây là giải pháp “tiết kiệm không gian”, chỉ dùng khi không thể bố trí cầu thang bộ.

• Góc dốc: Thẳng đứng (75° – 90°).
• Yêu cầu lồng (Cage): Nếu thang cao quá một mốc nhất định (thường là 3m hoặc 6m, tùy tiêu chuẩn), BẮT BUỘC phải có lồng bảo vệ bao quanh để ngăn ngã ngửa.
• Nhược điểm: Rất khó (và nguy hiểm) khi vừa leo vừa mang dụng cụ. Thường phải dùng dây kéo đồ nghề lên riêng.

3.3. Cổng An Toàn (Self-Closing Safety Gate)

Tại vị trí cầu thang/thang lồng đi vào sàn thao tác, sẽ có một “lỗ hổng” trên hệ thống lan can. Lỗ hổng này là nơi nguy hiểm nhất.

• Giải pháp sai: Dùng xích hoặc thanh chắn ngang. Người dùng thường quên đóng lại, để lại một cái bẫy.
• Giải pháp đúng: Phải lắp “Cổng an toàn tự đóng” (Self-closing gate). Đây là cổng lò xo, bạn đẩy vào và nó tự động đóng sập lại sau lưng, đảm bảo hệ thống lan can luôn được khép kín.

4. Tích Hợp Kết Cấu & Bảo Vệ Vật Liệu

• Liên kết kết cấu: Sàn treo thao tác là một kết cấu chịu tải, không phải đồ trang trí. Nó phải được tính toán và liên kết (hàn, bulông) vào kết cấu chính của nhà xưởng (ví dụ: treo vào kèo thép, hoặc đỡ bằng cột riêng).
• Tuyệt đối cấm: Treo/đỡ sàn thao tác vào các hệ thống MEP khác (như ống gió, ống chiller…).
• Bảo vệ vật liệu: Sàn thao tác làm bằng thép. Môi trường trên cao (gần mái tôn) thường nóng và ẩm, dễ gây rỉ sét. Giải pháp bảo vệ bắt buộc là Mạ kẽm nhúng nóng (Hot-dip galvanizing). Trong các môi trường ăn mòn hóa chất, sàn có thể được làm bằng vật liệu composite (FRP Grating) hoặc thép không gỉ.

Câu Hỏi Thường Gặp (FAQ)

Để tham khảo các tiêu chuẩn quốc tế chi tiết về thiết kế lan can và lối đi an toàn, doanh nghiệp có thể tham khảo tiêu chuẩn OSHA 1910 Subpart D (Walking-Working Surfaces) của Hoa Kỳ.
